使用環境條件

2.1 室外環境

極端最高溫度：45℃            極端最低溫度：-25℃

海拔高度：＜1000m              地震烈度：7度

污穢等級：Ⅲ級（泄露比距≥2.0cm/kV）

2.2 室內環境

相對濕度：月平均不大于90％，日平均不大于95％（25℃時）

安裝方式：室內安裝              室內溫度：-10～+40℃

主要技術參數

4.1 系統參數

0.69kV低壓配電系統采用三相四線制

系統母線電壓： AC 0.69/0.4kV

系統額定電壓： AC 0.69/0.4kV

額定頻率：    50HZ/60HZ

4.2 設備技術參數

工作電壓：AC690（允許波動范圍:-30%~+10%）

工作頻率：50/60±2Hz

開關頻率：20kHz(平均)

響應時間：＜l0ms(1/2周波)

功率損耗：滿載時≤3%額定容量

噪音：≤65dB

MTBF(平均無故障時間)≥10萬小時。

防護等級：IP20

4.3技術性能及要求

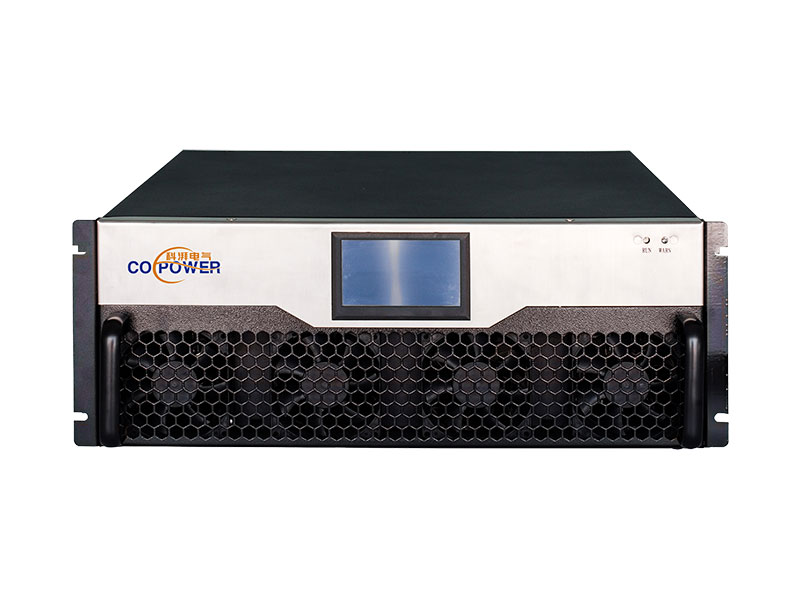

低壓有源濾波器為封閉式戶內成套設備，其功能為用于動態抑制諧波，同時可進行無功補償和三相不平衡補償，它能對大小和頻率都變化的諧波、變化的無功以及三相不平衡有功進行補償。為保證供電系統安全有效的運行，要求低壓有源濾波器滿足生產環境條件、技術先進、生產工藝成熟可靠、結構緊湊、便于安裝和維護。

4.3.1設計選用的有源濾波器要求采用技術成熟、穩定可靠的IGBT器件制造，能自動根據電網運行方式的變化和負載的波動調整輸出，以抵消電網中的諧波。

4.3.2有源濾波器要求采用DSP，片內雙核DSP芯片，全數字的CPU控制系統

4.3.3有源濾波器要求采用先進的三電平拓撲結構。

4.3.4有源濾波器應獨立于電網阻抗及系統阻抗之外，不受電網阻抗和系統阻抗變化的影響。

4.3.5有源濾波器應具有對2-50次諧波的濾波功能，并可對2-50次諧波進行單獨選擇，并且可調節每次諧波的補償率，用戶可以根據需要，設定需要濾除的諧波次數。

4.3.6有源濾波器在進行補償時為三相獨立補償，能夠降低零線及中線的諧波、無功及有功電流。在進行無功補償時，可以額定容量補償容性或感性無功。

4.3.7濾波器在濾波的同時必須避免過補償，即有源濾波器可以做到只濾波而不產生無功功率，完全避免過補償。也可以通過參數設定，將濾波后剩余的能量用于無功補償。

4.3.8有源濾波器應具備完整的保護裝置，包括過載、過電流、短路等。以及具備系統自診斷功能。

4.3.9當系統負載的諧波量大于濾波器補償能力時，濾波器仍應根據本體容量輸出額定電流，繼續有效濾波，不發生超載或?qū)е略O備損壞而退出運行。

4.3.10有源濾波器應具有液晶顯示器和操作鍵的人機界面，可進行參數設置、狀態改變、信息查看等操作，并能顯示運行狀況、測量數據、故障報警等信息。

4.3.11有源濾波器具備RS485接口

4.3.12有源濾波器自身的高頻載波不能回饋到電網，對其它系統和設備沒有干擾。

4.3.13有源濾波器為模塊化設計，應能實現多臺直接并聯運行的平滑擴容。多臺有源濾波器裝置并聯時，所有有源濾波器裝置應能共用一套電流互感器。

4.3.14 有源濾波器柜體外面板上使用觸摸屏控制器尺寸不得小于7寸。

4.3.15 多模塊柜內并聯運行時，具有智能啟動和休眠功能，根據負載率的大小，自動喚醒或休眠模塊單元，當模塊僅有部份投入運行時，系統根據設定的時間參數，控制模塊定期的輪換投入、輪換休眠。確保了每個模塊都工作在最佳的工作狀態、提高整個設備的使用壽命和溫度特性

4.4 驅動電路

驅動電路由電源部分、驅動部分、保護部分組成。電源部分用來提供驅動模塊正常工作時電源；驅動部分主要包括驅動模塊；保護部分具有檢測PWM變流器的電流和溫度信號，通過無源接點或通信口輸出。

4.5有源濾波器具備報警功能和故障保護自動退出功能。

4.6有源濾波器充分考慮到設備的散熱和環境污染問題，整柜前后門開孔，前進風后出風，風機采用行業一線品牌，模塊內部隔離風道設計，電路板標準三防漆噴涂。

4.7有源電力濾波器柜體殼體、可能帶電的金屬件及要求接地的電器元件的金屬底座（包括因絕緣損壞可能會帶電的金屬件）、裝有電器元件的門、板、支架與主接點間具有可靠的電氣連接，良好接地，各連接點扭力扳手上緊，確保緊固。有源電力濾波器模塊內部具有可靠的防雷設施，能有效的防范因操作過電壓和閃電等造成的設備故障。

4.8 繼電保護配置及測量

裝置內具有過載、過壓、過熱、缺相、短路、控制電壓欠壓、抗干擾等保護功能。

裝置內部應能實現IGBT自動限流功能，保證濾波器自動限制在100%額定容量輸出，而不會發生濾波器過載運行。

過壓保護：防止系統出現過電壓，在系統發生過電壓時閉鎖有源濾波器輸出，同時有相應的告警。

溫度保護：包括芯片溫度過熱保護功能；當內部溫度超過預定值時，閉鎖有源濾波器輸出，并發出告警。

具體的保護方式和內容在設計聯絡中確定。

可進行啟動、終止和重啟濾波器；測量、分析、記錄各種參數；對濾波器進行設定；監測濾波器的負荷和故障記錄；提供濾波器各種表示信息；具有故障紀錄功能。

監測以下參數（包括但不限于以下內容）：

1）濾波能力（輸出諧波電流）

2）負載側及網側電流、電壓信息

3）電流畸變率、頻率等

液晶顯示：電網電壓、電流，各次諧波電流值、電壓畸變率、故障報警等信號。

主要功能特性

1) 濾波范圍：從第2到第50次諧波可選，可根據需要設定需要濾波的諧波次數和消除和諧波的目標值。

2) 無功補償范圍1~（-1），容性感性無功雙向補償

3) 響應時間≤10ms

4) 裝置輸出每次諧波電流均可限幅，提高裝置利用率。

5) 有源濾波器采用模塊化結構，當其中任一模塊發生故障時，不影響其他模塊的正常運行，保證裝置運行的可靠性，并可方便地通過增加功率模塊實現在原柜內擴容。

6) 濾波能力：＞95%。

7) 有源濾波裝置的IGBT功率變換模塊電路采用三電平拓撲結構，主電路采用斯達、士蘭微等國際知名品牌的IGBT器件，能自動根據電網運行方式的變化和負載的波動調整輸出，以抵消電網中的諧波。

8) 過電流限制：采用可靠的限流控制環節，當系統中的諧波電流大于有源濾波器的治理能力時，濾波器能在自己的額定容量范圍內最大限度的對諧波進行補償，維持正常工作，不會出現過載燒毀等故障。

9) 控制器采用片內雙核DSP芯片，計算能力遠高于傳統的DSP芯片，且具有軍工級抗干擾能力，不會出現控制器死機故障，可靠性高。

10) 有源濾波器輸入端設置可靠的雷擊浪涌保護裝置，在操作過電壓發生時，保護裝置起到保護作用，不損壞設備。有源濾波器自身的控制裝置也設置了防浪涌的措施，通過抗干擾試驗。

11) 控制算法采用具有自適應能力的頻域篩選矢量補償算法，使裝置補償效果更好，成熟穩定可靠性更高。
